Pulsweitenmodulator-Einschub für 19" Rack
06. Juli 2000
Eigenschaften
-
Tastverhältnis von 0-100%
-
Frequenzbereich: 1,5 kHz - 25 kHz
-
Ausgangsspannung: 5V-12V
-
Ausgangsstrom: <500mA (Peak 1A für ca. 20ns)
Funktionsweise
Die Schaltung um IC1A und IC1B erzeugt ein Dreieck-Signal, dessen Frequenz mit P2 zwischen ca. 1,5 kHz und 25 kHz eingestellt werden kann.
Die Frequenz läßt sich berechnen durch:
f=R9/(4*R8)*((R2+P2)*C4))
Dieses Signal gelangt auf den Komparator IC1d, dessen Ausgangssignal nun mit einem Tastverhältnis von 0% - 100% mit P4 eingestellt werden kann und die FET's T1 und T2 steuert. Durch die zwei NANDs wird die Flankensteilheit des PWM-Signals erhöht. Als Ausgangstreiber wird ein TC4426 verwendet, der zusätzlich einen negierten Ausgang besitzt. Da der Treiber in einem Vcc-Bereich von 4,5V-18V betrieben werden kann, kann durch variieren der Versorgungsspannung (IC5 mit R1 und P1) die Ausgangsspannung von 5V-12V eingestellt werden.
Bauteileliste
| Bezeichnung | Bauteil |
|---|---|
| R1 | 1k52 |
| R2 | 562R |
| R3, R4 | 4k75 |
| R5 | 5k1 |
| R6, R7 | 100k |
| R8 | 22k |
| R9 | 68k |
| R10 | 1M |
| R11 | 6k8 |
| P1 | 1k (Poti mit Öffner (S1) bei Linksanschlag) |
| P2 | 10k |
| P3, P5 | 10k |
| P4 | 4k7 |
| C1 | 100μ |
| C2 | 1μ |
| C3, C5, C6, C8, C10, C11, C12, C13, C15 |
100n |
| C4 | 47n |
| C7 | 47μ |
| C9 | 10μ |
| IC1 | TL084 Datenblatt TL084 |
| IC2 | 4011 Datenblatt 4011 |
| IC3 | TC 4426 Datenblatt TC 4426 |
| IC5 | 7805 |
| IC6 | 7812 |
| T1, T2 | 2N7000 Datenblatt 2N7000 |
| D1 | LED grün low current |
| S1 | Schalter integriert in P1 |

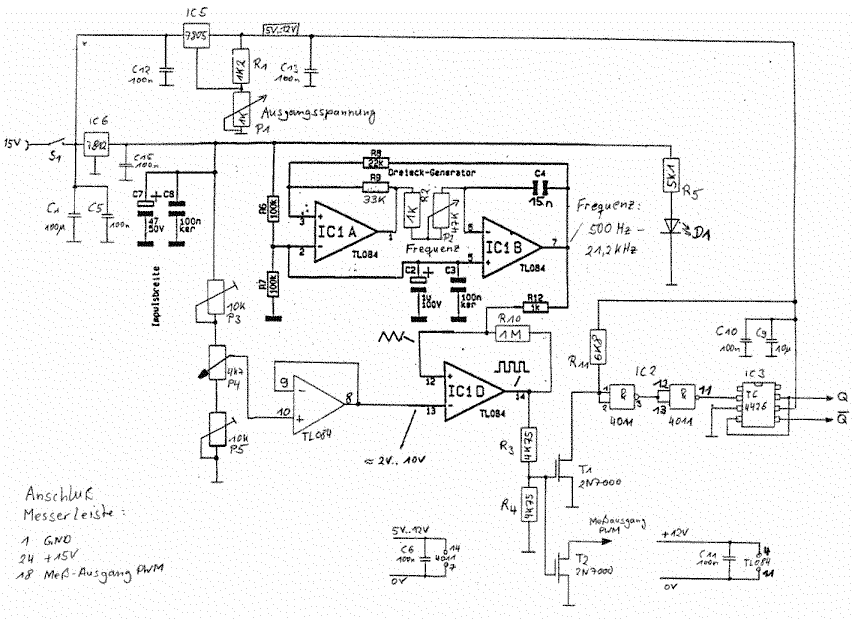

Schaltplan
